OJゲージ屋根裏レイアウト建設構想

Nゲージや16番の鉄道模型工作とは違って、OJゲージとそのレイアウト製作は、
大掛かりな機械加工や大工仕事が多くなり、戸惑うことも少なくないと思われます。
そこで、少しでも OJゲージの発展に繋がればと、
意を決して公開することにしました・・・
屋根裏特有の課題、工具・工作法を重点的に記していきたいと思います。
それでは 床板の敷設 から、ご笑覧ください。

Attic OJ gauge model railway layout construction concept and record.
It is difficult to own an O-scale railway layout in a Japanese house,
which is generally recognized as a small rabbit hutch.
This is a record of ingenuity and problem-solving within such constraints.
Then, please have a look from Floor boards laying.

OJ gauge : A Japanese railway model gauge that is
O-scale (1/45) and makes it 24.0mm tracks.
屋根裏部屋に、OJゲージのレイアウトを建設中です・・・

C62 16 (musashino-model)
Turntable, Russell-snow-plow Ki-1 (scratch building)


 Progress 進捗状況  Updated every Friday  毎週金曜日頃 更新

2025/06/20 版
先週は、給水柱の原型を作りました。
今週はそれを使って、シリコーン型を作りエポキシ注型を行います。

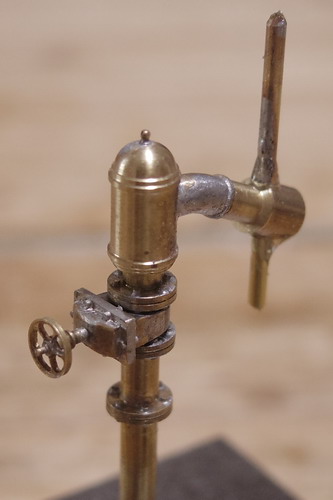

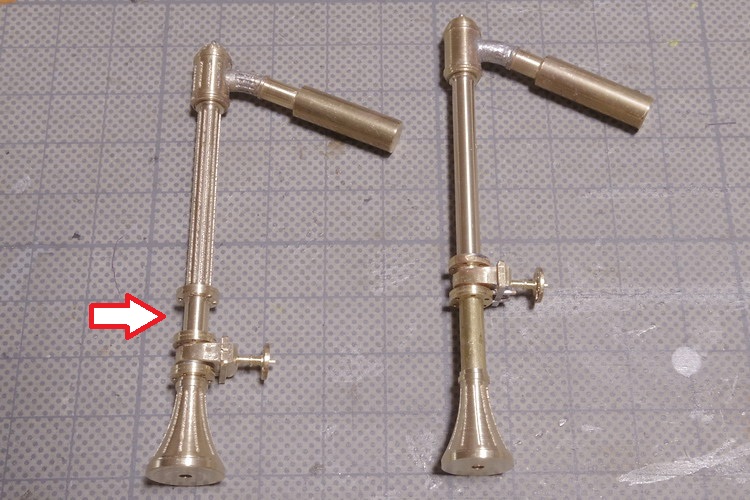

真鍮で製作した給水柱の原型・・・(先週の再掲)

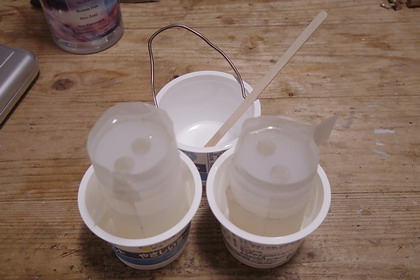

シリコーン の型を作っています。

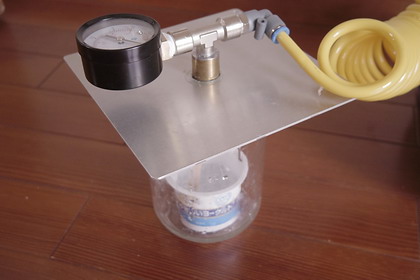

一度、真空チャンバーに入れて脱泡した後です。

原型は、上下逆さまに浸かっています。
原型を二つに分けたため、エポキシ注型口も二箇所できますが、
この事が、後程、注型不良の原因となったようです・・・

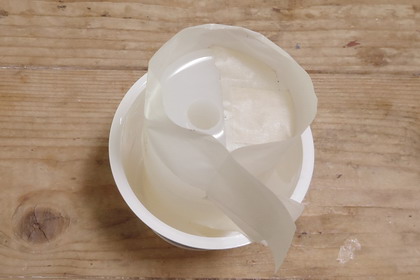

24時間硬化後、シリコーン型の一方から切り開いて原型を取り出します。
シリコーン型は二つに分けず、
エポキシ注型時の型ズレを防ぐため、繋がったままにしておきます。

下の真鍮原型は、取り出し時に別けてしまいましたが、元は繋がっていました。



エポキシ樹脂 2液を混合後、注型前に一旦、真空チャンバーで脱泡。



シリコーン型にエポキシ樹脂を注いで、また脱泡。
泡立っているのが判ります。
エポキシ樹脂がこぼれない様、マスキングテープで囲っています。

常圧に戻した際に、エポキシ樹脂が大気圧によって押し込まれ、
型の隅々まで行き渡るはずですが・・・



24時間硬化を待ちます。
真空脱泡後なので、目視では気泡は見当たりません。

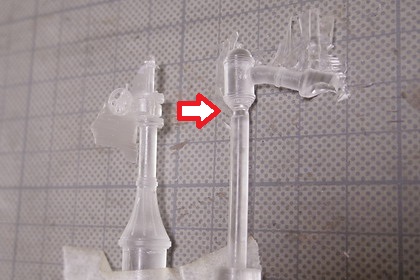

注型一回目。型から外したところ。
水栓ハンドルのところも見事に再現されています。
これはこれは意外・・・

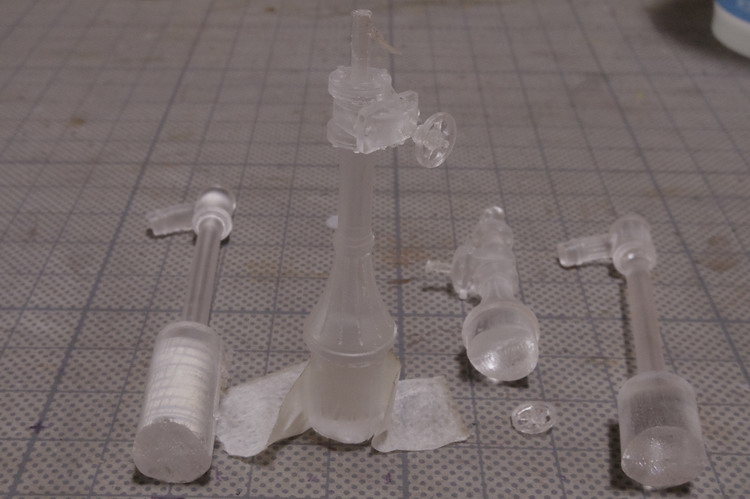

しかし、もう一方はハンドルが分離してしまいました。
母型の具合が悪い箇所が判ったので、こちらはシリコーン型を作り直します。

それにしても昨年9月に、逆止弁を複製しようとして、
ものの見事に失敗しましたが、
それからすると長足の進歩ですな。



しかし、何回か注型していると、
給水柱頭部の下に気泡ができる傾向が判りました。
これは、由々しき問題です。

なお、バリは簡単に取り除けますので、こちらは問題ありません。



7回の注型で、5回も気泡が入ってしまいました。
それも、給水柱頭部の下、ほとんど同じ位置です。

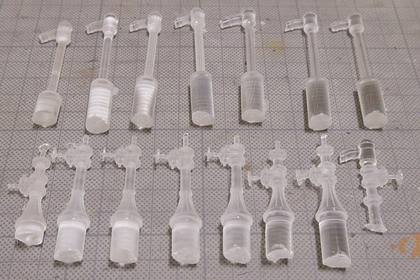

上左、五つが気泡が入ったもの。上右、二つが入らなかったもの。
モデリングペーストを盛って、直せるものは直しています。

その一方で、難しそうに見える水栓ハンドルの方は、その後失敗しませんでした。
不思議です・・・



エポキシ注入口が二箇所あるのが問題ではないかと思い、
一方の注入口を、マスキングテープで塞ぎました。

つまり、二箇所からエポキシが注入されると、
内部で樹脂が出会った先に、
エポキシ樹脂に含まれる、揮発成分の気泡が溜るのではないかとの推測です。

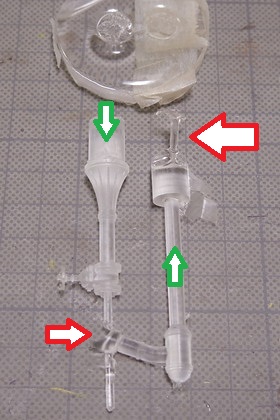

一方の注入口を、マスキングテープで塞いで注型した結果。
赤矢印の部分に気泡が残りましたが、
完成品には影響はありません。

一方が、テープで塞がれていますので、
常圧に戻した際に、緑矢印の方向に樹脂が流れていってるはずです。



原型の部材を組み換えて、
石炭台に設置するタイプの給水柱にしました。
水栓部が、給水柱頭部直下にあります。
